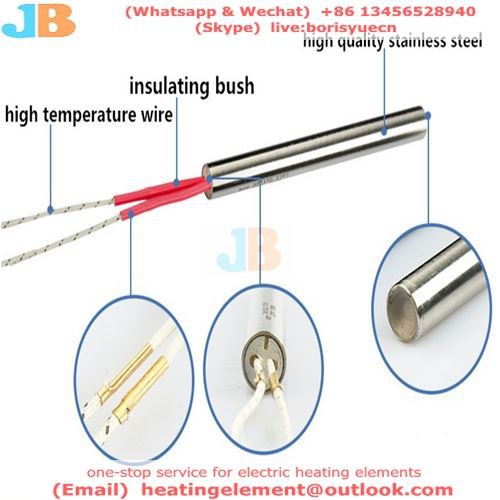

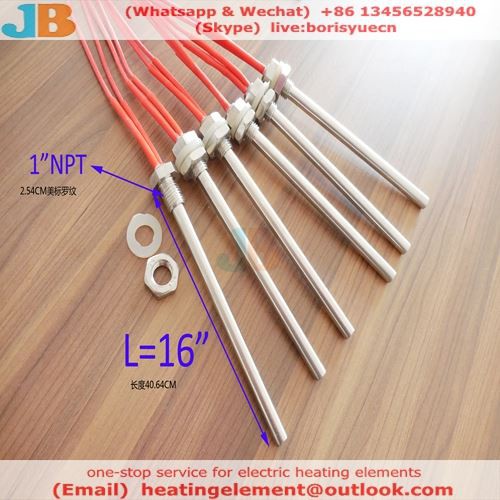

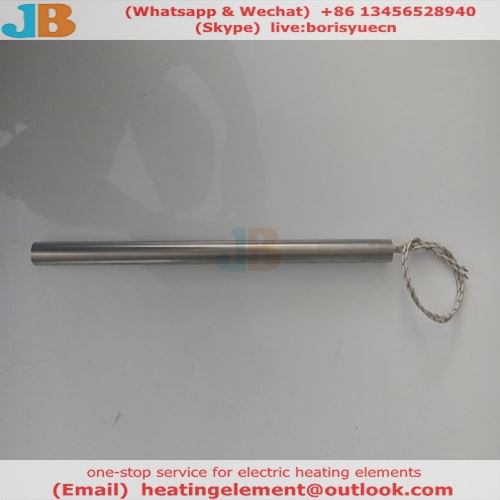

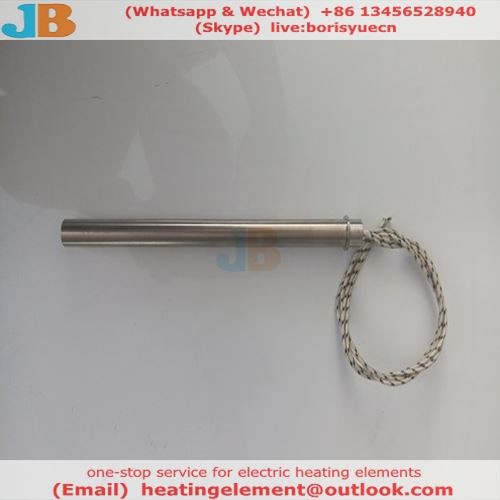

חשב את ערך ההתנגדות של צינור החימום לפי הפרמטרים, ולאחר מכן מדוד אותו עם קובץ ההתנגדות המתאים של המולטימטר לפי ערך ההתנגדות. למעשה, להתנגדות יש בדרך כלל מצב קר ומצב חם, וכפול ההפרש גדול פי 10 בהתאם לחומר. לכן, הבדיקה אינה תקן קבוע, כל עוד הוא אינו 0 (קצר תחילה את כבל הבדיקה, הסתכל בנתונים המוצגים, ומדוד את ערך ההתנגדות של צינור החימום כדי לגרוע את הנתונים בעת הקצר. מחובר), או שערך ההתנגדות גדול מ-100 אוהם. זה מראה שצינור החימום טוב, אחרת יהיו בעיות.
מוליטימטר דיגיטלי
כמובן, אתה יכול להשתמש במולטימטר כדי למדוד AC ו-DC (מולטימטרים מחולקים למולטימטרים דיגיטליים ולמולטימטרים מצביעים):
מולטימטר דיגיטלי למדידת מתח AC: חבר את כבל הבדיקה השחור לאדמה (מסומן בשקע מוביל הבדיקה), ואת הכבל האדום לחור AC (או אות V פלוס אחד); הציוד מתייחס ל-750 בעמודה AC~ (חלקם הוא 1000) (אם זה למדוד את 220V רשת החשמל). לאחר מכן שני העטים נוגעים בשני החורים של שקע החשמל בהתאמה, והקריאה היא ערך מתח AC.
מולטימטר דיגיטלי למדידת מתח DC: אותה מדידה AC, רק העט האדום מחובר לחור +, העט האדום גם במגע עם מוט ספק הכוח +, ההילוך נמצא ב-DC ( או מקף מתחת לאות V), הטווח תלוי במצב הספציפי, מגדול לקטן. לדוגמה, בעת בדיקת סוללת AA, בחר את טווח ה-2V. אם הקוטביות הופכת, תהיה תצוגה שלילית לפני הקריאה.
מד מצביע למדידת מתח AC: חבר את העט השחור לשליל או לאדמה, את העט האדום ל-+, הגיר מוגדר ל-AC~500V, הכנס שני עטים למולטימטר הדיגיטלי, והמספר הצביע עליו יש לקרוא את המצביע בהתאם לטווח המרבי בצד ימין: אופציונלי אם הוא 500V, הקריאה צריכה להסתכל על השורה עם המספר הגדול ביותר המסומן 50 בצד ימין של לוחית הקריאה. אם המצביע מצביע על 20, הקריאה היא 200V.
מולטימטר מצביע למדידת מתח DC: זהה לשיטת המדידה של מולטימטר דיגיטלי, הקריאה זהה למדידה לעיל של מתח AC; כאשר לא ניתן לקבוע את הקטבים החיובי והשלילי של מתח DC, ניתן למדוד אותו כ-AC תחילה, אך הקריאה אינה מודאגת, פשוט הפוך את הקוטביות של עט הבדיקה במבחן הביצועים, ראה באיזו משתי המדידות המצביע מוסט, אז הקוטביות החיובית והשלילית שבה עט הבדיקה נגע הפעם היא הקוטביות החיובית והשלילית הנכונה. לאחר מכן הגדר את ההילוך לטווח המתאים של מתח DC ומדוד את הקריאה.
ההבדל בין מתח AC למתח DC
מתח AC הוא מתח שכיוונו וגודלו משתנים מעת לעת; מתח DC הוא מתח שכיוונו וגודלו נשארים קבועים.
הודעה:
1. מתח ה-AC משתנה מעת לעת ולא באקראי;
2. זרם ישר מבוסס על מתח ולא על זרם.
