עקרון העבודה והמאפיינים של תנור חימום שמן להעברת חום:

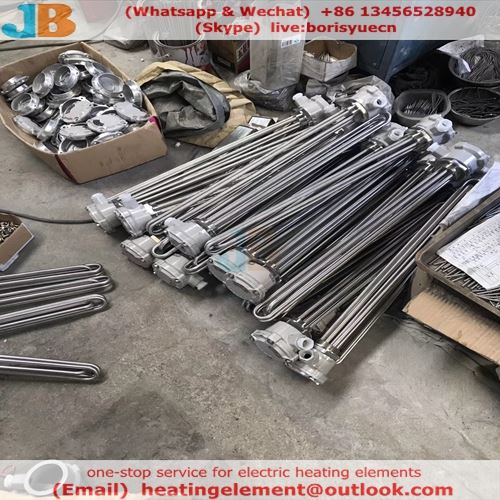

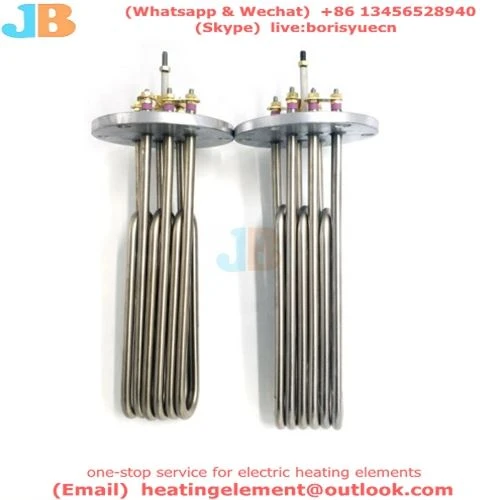

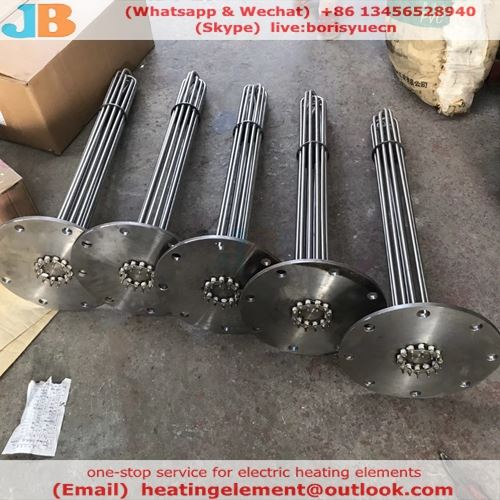

תנור שמן להעברת חום חשמלי חסין-פיצוץ (תנור נושא חום אורגני) הוא סוג חדש של תנור תעשייתי מיוחד-מוגן פיצוץ שפותח על בסיס קליטת טכנולוגיה מתקדמת זרה, שהיא בטוחה, אנרגטית{ {2}}חיסכון, יעילות- גבוהה, לחץ- נמוך ויכול לספק אנרגיית חום בטמפרטורה גבוהה-. התנור הוא סוג של אנרגיה חשמלית כמקור החום, כלומר, גוף החימום החשמלי הצינורי השקוע בחום-שמן המוליך מופעל ליצירת חום, השמן המוליך-החום משמש בתור נושא החום, והחום מופץ בכוח על ידי משאבת מחזור הנפט החמה-, והחום מועבר לגוף קירור אחד או כמה. צִיוּד. כאשר החום-שמשתמש בציוד נפרק, השמן-מוליך החום עובר שוב דרך משאבת המחזור, חוזר לכבשן החימום החשמלי, סופג חום ומעביר אותו לחימום-באמצעות ציוד וכן הלאה, כדי לממש את העברת החום המתמשכת. כדי להבטיח שניתן להשתמש בציוד התרמי כדי להשיג אנרגיה רציפה ויציבה בטמפרטורה גבוהה-. עמוד בדרישות הטכנולוגיות של חימום בינוני. ניתן לשלוט על תנור חימום הנפט להעברת חום על ידי בקר טמפרטורת תצוגה דיגיטלית, עם פונקציות של אזעקת טמפרטורת יתר, אזעקת מפלס שמן נמוך ואזעקת לחץ יתר. ויש לו אמצעי בטיחות נגד-יבש ופיצוץ-. דרגות ההגנה מפני פיצוץ-של תנורי חימום-התפוצצות הם ExdIIBT4, ExdIIBT6, ExdIICT6 וכו'.
מאפיינים:
1. לציוד מבנה קומפקטי, גודל קטן, משקל קל, התקנה ותפעול קלים. אין זיהום בחימום, וניתן לקבל טמפרטורת עבודה גבוהה יותר בלחץ עבודה נמוך יותר.
2. The degree of automation is high, and the advanced automatic temperature control mode is adopted, that is, the automatic adjustment of heat load is realized by feeding back the set temperature to the control system. Using the control technology of the perfect combination of fuzzy control and self-tuning PID control, the temperature control accuracy can reach ±1 degree -±0.1 degree , or even more accurate. And can be connected to the computer network, the implementation of man-machine dialogue. The control system can provide the DCS system with signals such as heater running, over-temperature, stop, temperature signal, interlock state, etc., and can accept the automatic and stop operation commands issued by the DCS. And added a reliable safety monitoring device. Such as: ① conventional electrical protection, leakage protection, short circuit protection and so on. ②With multiple interlocking interfaces, it can effectively monitor the oil pump, flow and pressure at any time. ③A set of over-temperature alarm system independent of normal temperature control is provided. When the conventional temperature control is out of control due to various reasons, the system can not only alarm in time, but also turn off the electric heater irreversibly to ensure the safe operation of the system. And input the contact signal.
3. לציוד מבנה סביר, טכנולוגיה בוגרת, מתקנים תומכים מלאים, תקופת התקנה קצרה, תפעול ותחזוקה נוחים, בטוח ואמין וטווח יישומים רחב.
4. חימום פנימי מסוג חימום- מאומץ, עם קצב ניצול חום גבוה, אפקט חיסכון באנרגיה יוצא דופן, עלות תפעול נמוכה והתאוששות מהירה של ההשקעה.
●Main purpose:
משמש בפטרוכימיה, חומרי נפט, תעשיית חומרי בניין, הדפסה וצביעה של טקסטיל, מזון, פלסטיק, גומי, תרופות וכו'. מכיוון שישנם סוגים רבים של מוצרי תנורי חימום שמן העברת חום, החברה שלנו לא תפרט אותם אחד אחד כאן, והמפרט הספציפי יעוצב וייוצר בהתאם לדרישות של כל לקוח. (משתמשים יכולים לשלוח אלינו בפקס את דרישות התהליך של החברה שלך, והחברה שלנו יכולה לעצב ולייצר בהתאם למצב החברה שלך בפועל)
פרמטרים טכניים של תנור שמן תרמי
דֶגֶם
כוח תרמי מדורג
דרגת טווח טמפרטורה
דיוק
יעילות תרמית
לחץ עיצוב MPa
ראש משאבה מ
זרימת משאבה m3/h
הספק מנוע KW
KW
104 קק"ל/שעה
YDRL6
6
0.5
0-200
±1 degree
>95
0.5
20
2/3
0.55/0.75
YDRL9
9
0.77
0-300
±1 degree
>95
0.5
20
3/5
0.75/1.5
YDRL12
12
1
0-350
±1 degree
>95
0.5
28
6
1.5
YDRL15
15
1.3
0-350
±1 degree
>95
0.5
28
6
1.5
YDRL18
18
1.5
0-350
±1 degree
>95
0.5
עשרים ושתיים
8
1.5
YDRL24
עשרים וארבע?
2
0-350
±1 degree
>95
0.5
25
10
2.2
YDRL30
30
2.58
0-350
±1 degree
>95
0.5
25/30
10/12.5
2.2/3
YDRL36
36
3
0-350
±1 degree
>95
0.5
25/30
10/12.5
2.2/3
YDRL45
45
3.87
0-350
±1 degree
>95
0.5
30/32
12.5/16
3/4
YDRL48
48
4
0-350
±1 degree
>95
0.5
30/32
12.5/16
3/4
YDRL60
60??
5
0-350
±1 degree
>95
0.5
32/18
16/25
4/5.5
YDRL72
72
6
0-350
±1 degree
>95
0.5
32/18
25
4/5.5
YDRL80
80
6.9
0-350
±1 degree
>95
0.5
40/32
18/32
5.5
YDRL90
90
7.7
0-350
±1 degree
>95
0.5
40/32
18/32
5.5
YDRL100
100
8.6
0-350
±1 degree
>95
0.5
32/51
32/25
5.5/7.5
YDRL120
120
10
0-350
±1 degree
>95
0.5
40/32
40/32
7.5/5.5
YDRL135
135
11.6
0-350
±1 degree
>95
0.5
40/32
40/32
7.5/5.5
YDRL150
150
12.9
0-350
±1 degree
>95
0.5
32/40
32/40
5.5/7.5
YDRL180
180
15.5
0-350
±1 degree
>95
0.5
40/46
40/60
7.5/11
YDRL240
240
20.6
0-350
±1 degree
>95
0.5
50/46
50/60
11/15
YDRL280
280
עשרים וארבע
0-350
±1 degree
>95
0.5
50/46
50/60
15
YDRL300
300
25.8
0-350
±1 degree
>95
0.5
50/46
50/60
15
YDRL360
360
30
0-350
±1 degree
>95
0.5
50/46
50/60
15
YDRL400
400
35
0-350
±1 degree
>95
0.5
60
58
18.5
YDRL450
450
38.7
0-350
±1 degree
>95
0.5
60
58
18.5
YDRL480
480
40
0-350
±1 degree
>95
0.5
60
58
18.5
YDRL600
600
50
0-350
±1 degree
>95
0.5
55/30
100/155
עשרים ושתיים
YDRL1000
1000
86
0-350
±1 degree
>95
0.5
80/60
100/160
37/45
(ניתן להתאים מוצר זה לפי דרישות הלקוח, מתן שרטוטים, מתח, הספק, גודל)
